Intégration du Zigbee par eedomus

L’équipe eedomus a récemment intégré le protocole Zigbee à la longue liste déjà gérée par sa box, via l’intégration du dongle proposé par Zigate.
Le but de cet article est de voir son intégration au sein de l’écosystémique eedomus ainsi que la prise en charge de quelques périphériques utilisant ce protocole.

Prérequis



Montage de la clé

Clé zigate

Clé zigate

Clé zigate montage

Clé zigate montage

Le tout est livré démonté, c’est du Do it yourself pur !



Branchement et appairage

Le branchement se fait via un port USB de la box eedomus, je vous conseille comme d’habitude d’utiliser un concentrateur USB alimenté pour éviter de surcharger électriquement ceux de la box.

Une fois branché,  il suffit d’aller dans l’onglet configuration sur le portail eedomus.

Cliquer sur votre box eedomus, puis sur configurer

eedomus configuration

Configuration de la box

Chercher la zone Zigate, et lancer un Permit Join afin d’inclure votre premier périphérique.

Là, un message vocal de la box eedomus vous notifiera du début du Permit Join (qui dure 1 minute)

zigate

zigate

Ensuite, inclure votre module : pour cela, suivre la documentation d’inclusion du module. Un nouveau message vocal de découverte d’un module zigbee se fera entendre, ainsi qu’une notification visuelle dans l’interface

Notifications

Notifications

Cliquer maintenant sur « créer le automatiquement », puis renseigner les informations demandées et valider.

Intégration

Intégration



Le périphérique est maintenant créé, mais contrairement à ceux en Z-wave, ici aucune valeur n’est créée à l’avance. Il faut procéder à leur ajout manuellement.

Valeurs

Valeurs

Test de modules

J’ai testé certains périphériques, et voici une liste des valeurs exploitable.

ModulesFonctionsValeurs eedomus

Xiaomi aquara

Poussoir multifonctions

  • de 1 à 4 appuis
  • Appuyé : 0
  • Double appui : 2
  • Triple appui : 3
  • Quadruple appui : 4
  • Relâché : 100

Xiaomi aquara

Poussoir multifonctions

  • de 1 à 4 appuis
  • Appuyé : 0
  • Double appui : 2
  • Triple appui : 3
  • Quadruple appui : 4
  • Relâché : 100

Xiaomi magic cube

Télécommande multifonctions :

  • Glissement
  • 90°
  • 180°
  • Double tap
  • Secoué
  • Cube saisi
  • Secoué : 0
  • Attrapé : 2
  • bascule 90° : 65, 66, 68, 69, 72, 74, 75, 77, 80, 81, 83, 84, 89, 90, 92, 93, 96, 98, 99,
  • Bascule 180° : 101, 104, 105, 107, 108
  • Glissement : 256, 257, 258, 259, 260, 261
  • Double tape : 512, 513, 514, 515, 516, 517
  • Rotation horaire : 64, 65, 66, 67
  • Rotation antihoraire : 192, 193, 194, 195

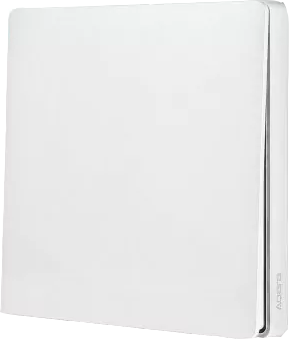

Xiaomi aquara

Interrupteur simple

  • 1 appui
  • Appuyé : 0
  • Relâché : 100

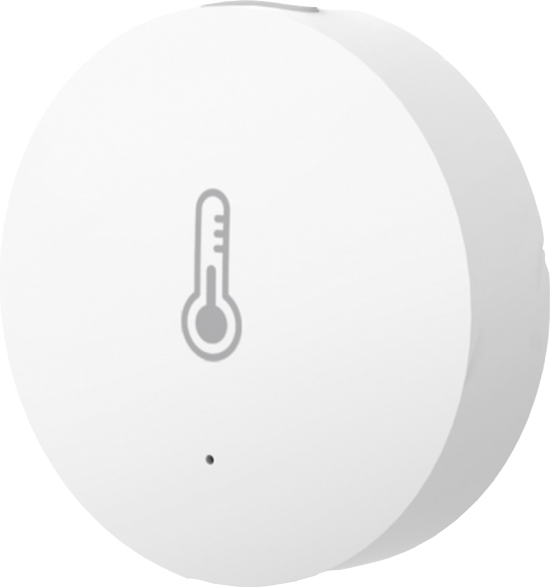

Xiaomi aquara

Capteurs

  • température
  • humidité
  • Valeur température en °C
  • Valeur humidité en %

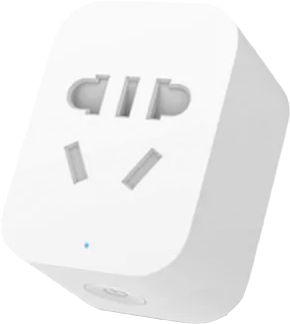

Xiaomi Mi Smart Socket

Prise

  • On
  • Off
  • Prise éteinte : 0
  • Prise allumée : 100



À savoir

  • Si vous avez du mal à faire fonctionner la clé, essayer
    • Un reboot de la box
    • Une mise a jour de la clé
    • Un effacement (Erase) dans le menu du dongle
  • La portée est généralement bonne  : 30 m. A voir selon les matériaux et les perturbations environnementales.
  • Les informations des batteries ne remontent pas
  • Il n’y a pas de visualisation du maillage du réseau



Conclusion

L’équipe eedomus a très bien intégré cette clé Zigate.

Je mettrai un point noir sur la clé en elle même pour son montage à faire soit même qui du coup est en contradiction avec son prix élevé pour du DIY.

Le tarif des modules est par contre un très bon point, ils sont bien moins chers (9-15€) que leurs équivalent en Z-wave (>40€).

13 réponses

  1. ROUSSET dit :

    Bonjour
    J’ai beaucoup de soucis avec mon installlation EEDOMUS + ZIGATE pour reconnaître des équipements Zigbee (prise OSRAM, prise XIaomi)
    Mais rien ne marche
    Dois-je mettre à jour le firmware même si la clé est toute récente ? dans ce cas, auriez-vous un court descriptif de la méthode (en effet, la plupart des liens sur le site de ZIGATE ne marchent pas…. à noter que je tourne sous windows 7)
    merci d’avance
    Sylvain

    • Technoman dit :

      Bonjour, je vais te donner quelques pistes a tenter, essaye déjà avec un hub alimenté, ensuite fais la mise à jour de la clé (tuto dispo sur le site de zigate), redémarre la box eedomus, fais un raz de la clé via le menu de la box eedomus. Pense à bien regarder aussi la liste de compatibilité matériel disponible sur le site eedomus. Si cela ne fonctionne toujours pas vois directement avec le support eedomus qui a de son coté beaucoup plus d’informations de log.

  2. medapayne dit :

    bonjour
    je serais intéressé de savoir ou vous avez eu l’icône Xiaomi pour l’interrupteur en photo.
    Merci d’avance pour la réponse

  3. Mike dit :

    Comment faîtes vous pour définir la période entre deux relevés de température (xiaomi aqara) ? il n’y a pas de case polling

  4. Nico dit :

    Bonjour,

    Je n’ai pas eu de soucis pour faire les inclusions de mes différents modules Aqara (Capteur température, capteur présence et Magic Cube).
    La box Eedomus les voient bien et j’ai les remontées des valeurs des capteurs.

    Concernant le cube, j’arrive a faire une action avec le mouvement « secouer » (valeur eedomus : 2) mais cela ne marche pas avec tous les autres mouvements du cube. J’ai testé sur double tape, rotation et glissement mais rien ne fonctionne.
    Avez vous une idée ?

    Ou peut-on voir la valeur remontée vers la Box par le cube ?

    Cela m’aiderait a comprendre.

    Merci d’avance pour votre aide
    Cdt

    Nicolas

    • Nico dit :

      Bon,

      J’ai finalement mieux fouiner sur le portail Eedomus et j’ai trouvé mon soucis.

      Tout d’abord pour récupérer la valeur envoyée par le cube pour chaque mouvement, il faut aller à la liste des périphériques et rentrer dans la configuration du cube. En haut à droite, il y a un onglet « historique ». Toutes les valeurs s’affichent dans le tableaux.

      C’est comme ça, que je me suis rendu compte que les valeurs que vous indiquez dans le tableau, ne correspondent pas du tout aux miennes. Aqara a du les modifier d’usine entre temps.

      Une fois cet aspect de compris, je vais pouvoir m’amuser a déclencher mais différents scénarios avec le cube 🙂

      En espérant de ma question/réponse en solo pourra aider quelqu’un par la suite ^^

      Nicolas

      • david dit :

        bonjour
        je suis apprenti en domotique.
        je parcours les forums pour comprendre.
        J’essaie avec mes boutons aquara de programmer l ouverture ou la fermeture centralisée ( dont j’ai créé la scène par ailleurs).
        Je vois par l historique que le bouton repond aux clics mais rien ne se produit, si ce n’est que la durée de l’appui est comptée en secondes ou minutes alors qu’il ne s agit que d’un seul ou double clic.
        je pense que la ligne de critères de programmation est la clé mais il y a trop de choix non explicite dans les modules déroulants
        si vous pouviez me donner un exemple des vôtres je serais preneur.
        par avance merci.
        bien cordialement

  5. Greg dit :

    Bonjour,
    Avez vous déjà effectuer une MAJ de la Zigate?
    Je n’arrive pas à la flasher, l’utilitaire Flashprogrammer ne la trouve pas..
    Cdt
    Greg

    • Technoman dit :

      Bonjour,

      Il faut bien installer les drivers fournis sur le site de Zigate, brancher la clé et rédémarrer le pc. Il faut parfois insister un peu.

  6. jonathan dit :

    Bonjour,
    Je voudrais inclure un CUBE Aqara a mon Eedomus pour piloter l éclairage de mon salon.
    Est ce que vous pourriez me guider pour rentrer les valeurs ?
    Merci

  7. ETURE dit :

    Bonjour, j’ai une clé ZigBee CC2531 avec antenne et boîtier. Peut on l’intégrer dans la box eedomus ?
