Construire une caméra ip avec un raspbery pi Zero W

Je vous propose aujourd’hui un article qui vous permettra de mettre en place une caméra ip en utilisant un Raspberry Pi. Nous verrons comment monter un système autonome capable de streamer les images qu’il capte.

Les cas d’utilisations sont nombreux. Vous pouvez aussi bien l’utiliser comme dash cam, ou bien encore comme caméra de surveillance. Justement si c’est cette fonctionnalité que vous souhaitez utiliser, nous verrons en guise de bonus comment intégrer le flux vidéo de la caméra à Home Assistant.

Prérequis

Avant de commencer, il est nécessaire de s’équiper un peu. Il vous faut:


Le matériel
Raspberry pi
Raspberry pi

Ici j’ai choisi la version zero W car elle est très compact et elle dispose d’une connectivité wifi. Elle est donc particulièrement bien adapté à ce type de projet.

x 1
Alimentation

De quoi brancher votre Raspberry Pi.

x 1
Batterie

C’est optionnel mais indispensable si vous souhaitez avoir une caméra mobile et indépendante.

x 1
Carte micro sd

Une capacité de 16 Go est suffisante si vous ne souhaitez pas faire trop d’archivage.

x 1
Caméra

J’ai opté pour ce modèle de quitmat équipé en infrarouge ce qui lui permet de filmer de nuit.

x 1

Les logiciels
Raspbian

Système d’exploitation pour Raspberry Pi. La version lite est suffisante.

Etcher

Utilitaire permettant de flasher simplement vos cartes sd.



Côté Raspberry Pi

Installation de raspbian

Afin de pouvoir utiliser votre Raspberry Pi, vous avez besoin d’y installer un système d’exploitation. J’ai choisi Raspbian. Pour l’installer, insérez la carte micro sd dans votre pc, ouvrez etcher et suivez les instructions (si ces instructions ne sont pas assez précises, vous trouverez d’avantage de détails dans cet article).

etcher

etcher

Quelques minutes plus tard la carte est prête !

Paramètrage du wifi

Réinsérez la carte micro sd dans votre pc (elle a dû être éjecté automatiquement à la fin de l’opération précédente). Ouvrez le disque nommé boot. Créez un premier fichier nommé ssh. N’ajoutez rien à l’intérieur, il permet seulement d’indiquer que vous voulez autoriser ce protocole.

Créez un deuxième fichier nommé wpa_supplicant.conf. Indiquez y les informations de connexions nécessaires pour rejoindre votre réseau wifi. Elles doivent se présenter comme ceci:

https://gist.github.com/quentinchap/fc84e9e110fa57dc8898566483c58d06


Selon les protocoles de sécurité de votre box, cette configuration peut-être insuffisante. Dans mon cas par exemple, pour du wpa2/AES, elle ressemble plus à ceci:

https://gist.github.com/quentinchap/dae0d8dd9e457c23b5ec215eba8f58ea


Une fois ces actions effectuées, éjectez proprement la carte et insérez la dans votre Raspberry Pi.

Configuration de la caméra

Connectez votre caméra et branchez votre Raspberry pi au courant.  Vous pouvez désormais y accédez via ssh ou un clavier et un écran.

Dans un premier temps, mettons à jour notre système. Pour ce faire, lancez les commandes suivantes:

https://gist.github.com/quentinchap/e57020d10d3513e285a9310a890b9751

si vous avez choisi un autre OS que Raspbian Lite, vous avez peut-être une interface graphique. Dans ce cas, vous devez trouver le terminal afin de lancer les commandes indiquées tout au long de cet article

Identifiez la caméra connectée précédemment grâce à la commande suivante :

https://gist.github.com/quentinchap/2c7676cda0773872802cf31f1a81ad94

Si comme dans mon cas cette commande ne retourne rien, ce n’est pas forcément anormal. En effet, pour certain modèle, il est nécessaire d’utiliser des drivers spécifiques. Dans ce cas lancez la commande suivante :

https://gist.github.com/quentinchap/2bf0a10311a3cff9dcb646f60db4dad4

Tentez à nouveau la commandes et vous devriez normalement obtenir le chemin de votre caméra (Dans mon cas /dev/video0 ).

Si vous aussi vous avez besoin de drivers particuliers, éditez le fichier /etc/modules et ajoutez la ligne suivante afin que tout se passe bien aux prochains démarrages du Raspberry Pi.

bcm2835-v4l2

Nous allons maintenant installez motion qui va nous permettre de livestreamer ce qui est capté par notre caméra. Pour ce faire, lancez la commande suivante :

https://gist.github.com/quentinchap/65d2a5f1f2d849b494015339532be6d0

Configuration de motion

Nous n’allons pas explorer toutes les possibilités de motion ici mais nous allons voir le minimum pour que votre stream fonctionne.

Ouvrez le fichier de configuration de motion

https://gist.github.com/quentinchap/7351cdee6376c1996c5917cd63b7ee46

Cherchez les lignes suivantes:

https://gist.github.com/quentinchap/3407467163185ea3f426d502e340fe4e

et remplacez les par

https://gist.github.com/quentinchap/62b83b2a5301ad33cbe964242a663ab7

créez un nouveau dossier qui contiendra les images enregistrées et archivées lorsqu’un mouvement est détecté

https://gist.github.com/quentinchap/e7aacd9d07062661823ad448ba749e38

Ensuite, nous allons faire en sorte que motion se lance automatiquement au démarrage de notre Raspberry Pi. Ouvrez le fichier /etc/default/motion grâce à la commande suivante

[shell]sudo nano /etc/default/motion[/shell]

Modifiez la ligne start_motion_daemon comme ci-dessous

[shell]start_motion_daemon=yes[/shell]

Enfin, lancez le service

[shell]sudo service motion start[/shell]

C’est fini ! Vous pouvez tester que le stream fonctionne bien en ouvrant avec votre navigateur l’url http://<ip-du-raspberry>:8081. Vous devriez voir les images filmées par votre caméra.

La caméra est donc fonctionnelle mais certains détails ne sont peut-être pas encore à votre goût. Sachez que vous pouvez modifier la qualité, les couleurs, la fluidité et plein d’autre paramètres grâce au fichier de configuration /etc/motion/motion.conf que nous avions vu précédemment. N’hésitez donc pas à tester des choses pour arriver au résultat que vous attendez.

Côté Home Assistant (Bonus)

Petit bonus pour finir pour ceux qui comme moi utilise Home Assistant, il est très simple d’intégrer ces images. Pour ce faire, nous allons utiliser le composant Generic MJPEG IP Camera. Il vous suffit d’éditer votre fichier de configuration et d’ajouter les lignes suivantes

[js]
camera:
– platform: mjpeg
mjpeg_url: http://&lt;ip-du-raspberry&gt;:8081
[/js]

Un redémarrage d’Home Assistant et le tour est jouer !

Caméra de surveillance en mode nuit

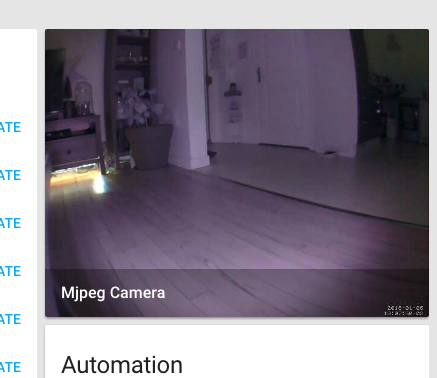

Caméra de surveillance en mode nuit

Conclusion

Voila, en quelques minutes, vous avez une caméra toute intégré à Home-assistant ! Il y a beaucoup de possibilités que nous n’avons pas exploité ici et que nous verrons probablement plus tard. A bientôt !
