Si vous commencez à lire ce billet, c’est que vous êtes maintenant au point sur le système domotique de Legrand et que vous avez épluché les deux articles précédents. Alors que va t’on faire maintenant ?

Cet article a pour but de vous montrer comment contrôler ce système depuis votre domicile ou depuis votre mobile. Pour cela, je vais vous présenter comment le configurer et vous exposer les applications disponibles pour utiliser au mieux votre domotique au quotidien. Il en existe une multitude. Dans cet article, j’insisterai sur les applications qui me semblent les meilleures.

Plus tard, nous verrons comment intégrer votre système à d’autres éléments et le coupler à des objets connectés, mais ceci est une autre histoire.



La sécurité

Juste un petit mot sur la sécurité. Je ne vais pas vous faire un long monologue, je vous conseille cet article si vous ne l’avez pas lu. C’est un aspect vraiment important et il ne faut pas l’omettre.  Pour vous connecter à votre réseau depuis l’extérieur, il existe deux moyens : l’ouverture de ports et l’utilisation d’un serveur VPN. La deuxième solution sera pérenne. Prenez le temps pour cette étape.



Préparation de votre système

Votre système domotique possède par défaut un mot de passe OPEN. Il s’agit d’une sécurité vous permettant de vous connecter à votre système domotique pour ensuite pouvoir lui donner divers ordres. Ce mot de passe est par défaut 12345… Rien de bien original. Je vous conseille donc de le modifier dés maintenant. Pour cela, rendez-vous dans votre logiciel préféré, MyHome_Suite, dans la partie Sécurité > Authentification.

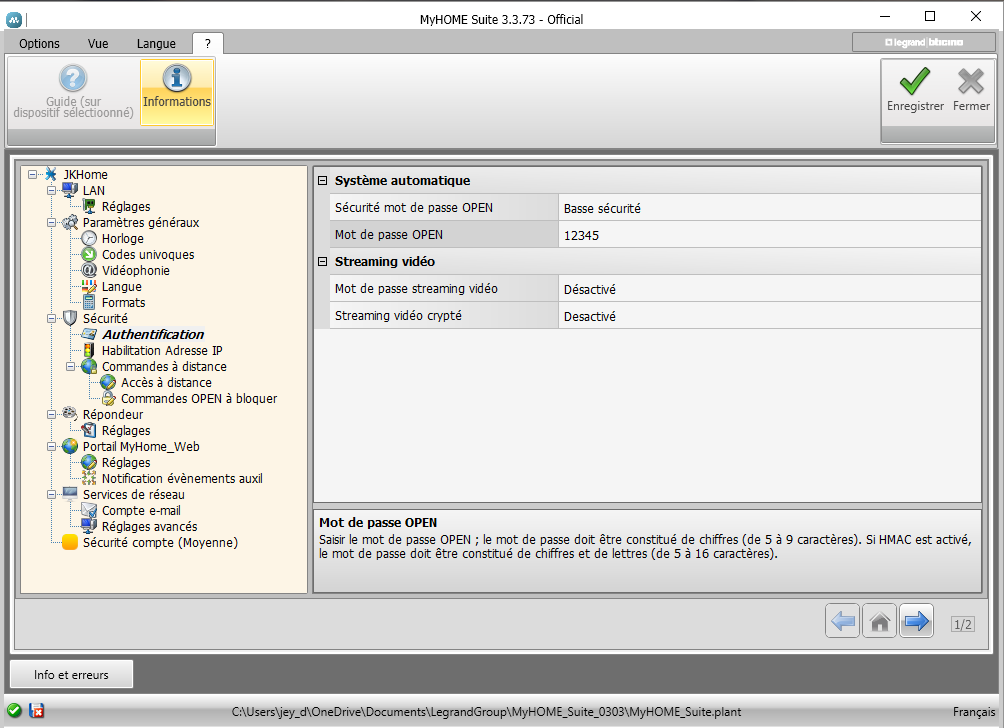

Configuration du mot de passe OPEN

Configuration du mot de passe OPEN dans MyHome Suite



Lorsque cette sécurité est activée et que vous souhaitez vous connecter, votre système commencera par vous répondre par un nonce.

Il s’agit d’un nombre généré aléatoirement et utilisable qu’une fois. Vous devrez vous en servir en le couplant à votre mot de passe OPEN pour valider la connexion. Pour cela, un algorithme est à disposition.

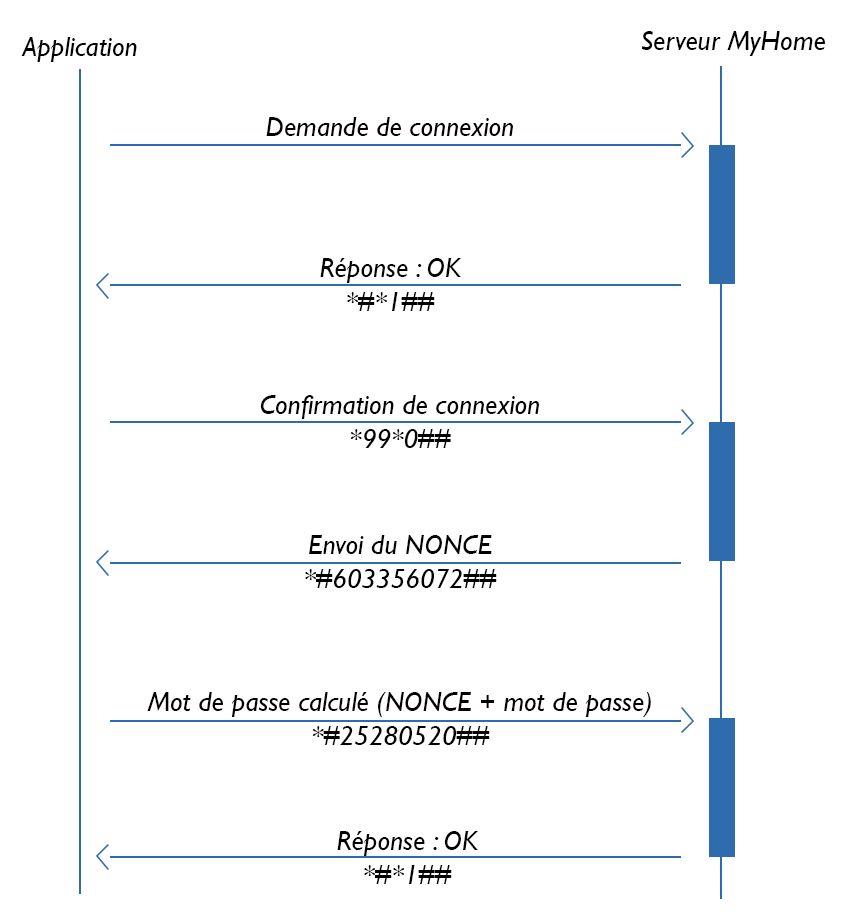

Connexion au serveur MyHome

Connexion au serveur MyHome



Vous trouvez cela trop complexe, vous pouvez aussi donner des exceptions à cette sécurité dans le logiciel MyHome_Suite dans la partie Sécurité > Habilitation Adresse IP.

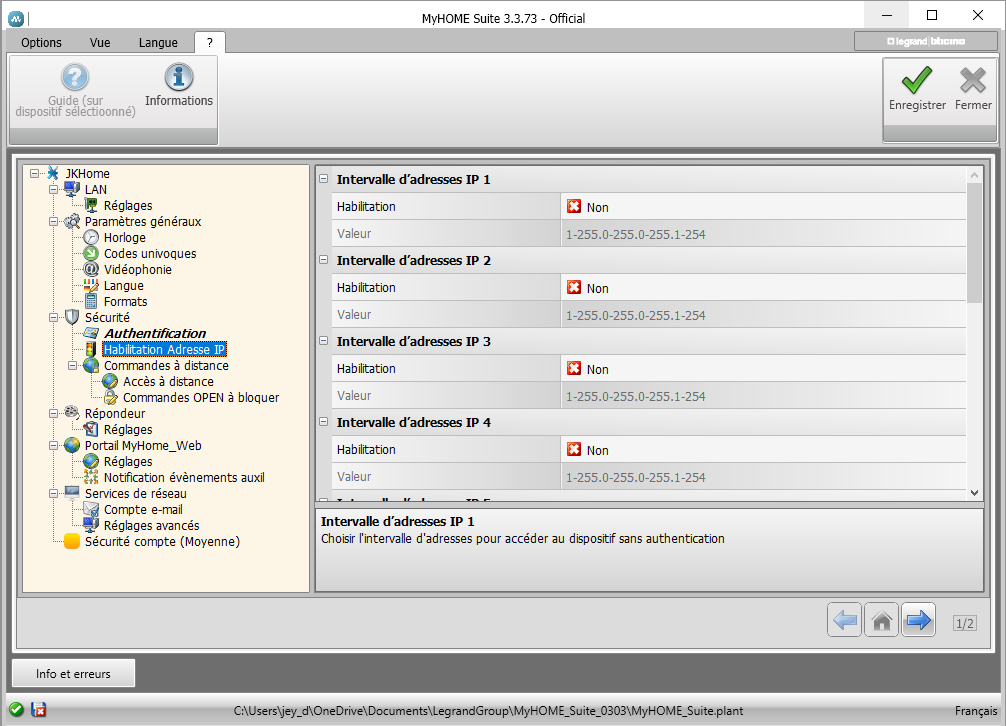

Configuration des exceptions IP

Configuration des exceptions IP dans MyHome Suite



Utilisation en ligne de commande

Je l’avais abordé succinctement dans le dernier article, nous allons voir ici comment se connecter simplement à notre système en ligne de commande. Cela peut permettre de créer des scripts à partir de son ordinateur (par exemple, éteindre toutes les lumières de la maison).

Le serveur web MyHome accepte des requêtes TCP. Nous allons donc ouvrir une socket pour nous y connecter. Nous utiliserons telnet et necat.

Pour rappel, telnet est un protocole de communication réseau permettant d’exécuter des commandes à distance. Netcat est quand à lui un utilitaire simple mais complet permettant de gérer des connexions réseaux.

Allez, finit la théorie, on attaque en ouvrant un terminal :

On entre la commande :

[shell]netcat 192.168.1.35 20000[/shell]



Cette commande va permettre de se connecter sur notre serveur domotique. L’adresse IP est celle du serveur par défaut sur le port 20000 (par défaut également). Le serveur doit répondre *#*1## pour dire qu’il accepte la connexion.

On tape ensuite la commande suivante pour dire que l’on confirme la connexion :

[shell]*99*9##[/shell]



Si la connexion n’est pas sécurisé (car en exception), vous recevrez alors un message de confirmation (ou aquitement) : *#*1##.

Si votre connexion est sécurisée, vous recevrez un nombre aléatoire de ce type : *#603356072##, il s’agit du nonce de l’authentification. Il vous faudra alors renvoyer un token calculé à partir du nonce et de votre mot de passe (voir dans la partie développement). Un message de confirmation vous sera également retourné (*#*1##).

Vous serez alors connecté à votre système domotique. Vous voulez allumer une lumière, entrez la commande suivante :

[shell]*1*1*17##[/shell]



La lumière s’allume alors, facile non ? Vous pouvez voir le résultat dans la vidéo d’en-tête.



Utilisation de MyHome_Web

Il s’agit d’un service en ligne proposé par Legrand qui va vous permettre de contrôler à distance l’ensemble de votre domotique MyHome. Pour en bénéficier, vous devez avoir fait installer votre système par un électricien agréé. Ce dernier doit vous fournir un code pour l’inscription. Sans cela, il n’est pas possible d’utiliser ce service.

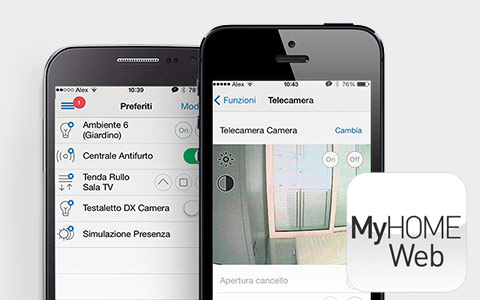

Application MyHome web

Application MyHome Web sur smartphone



Une application Android et iOS est également proposée par cette solution (plus de détails ici).



Application Android OpenWebNet

OpenWebNet est une application Android permettant le contrôle de votre système. Elle est libre de droit, le code source étant disponible sur GitHub, vous pouvez participer à son développement. L’application est simple et fonctionnelle. Les développeurs ont fait du très bon travail.

Pour l’utiliser, il faut commencer par configurer votre application. Dans la partie « Paramètres », entrez les informations concernant votre passerelle.

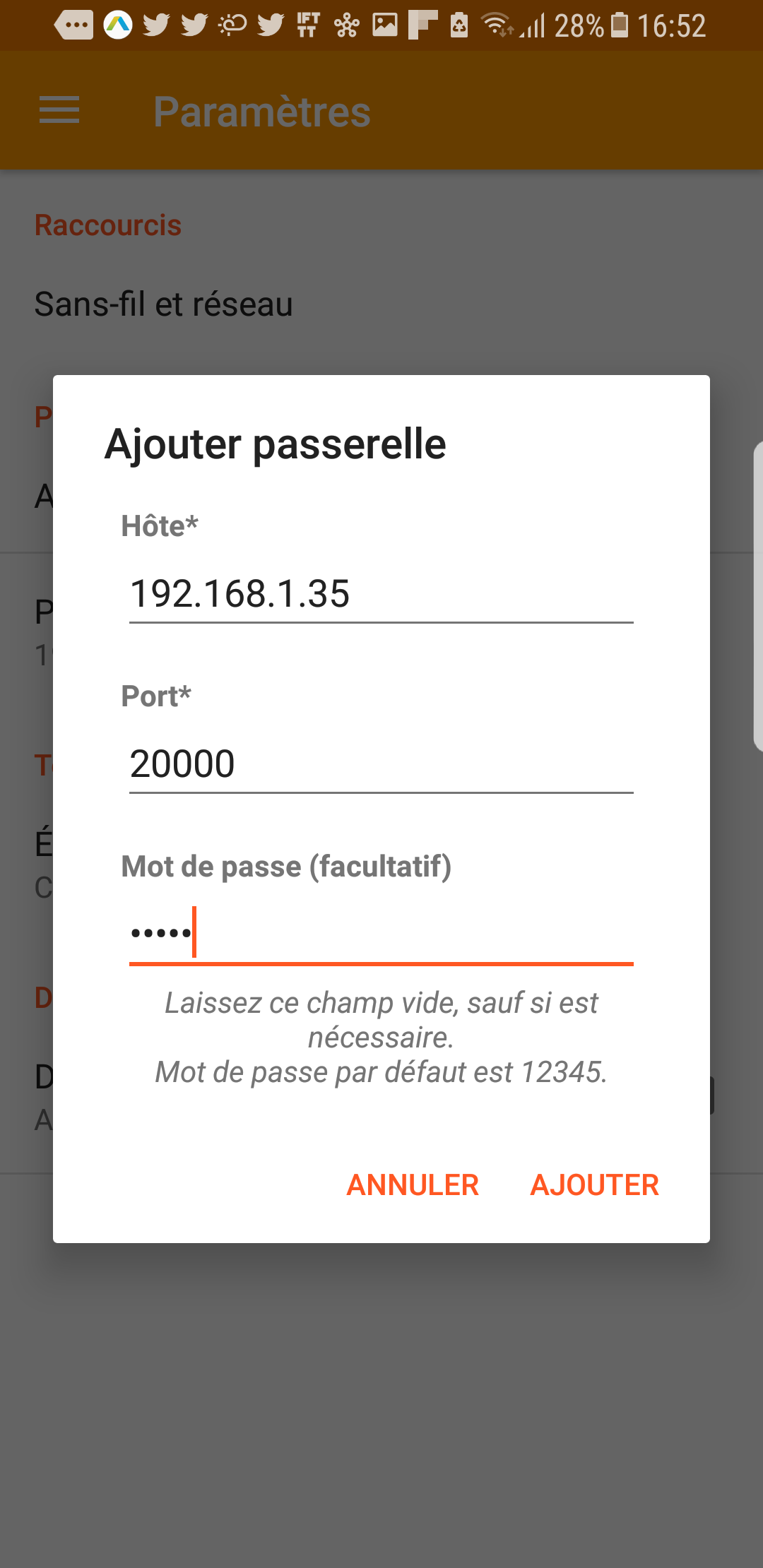

OpenWebNet - paramétrage

OpenWebNet : configuration de votre passerelle MyHome



Ajoutez ensuite un environnement dans le menu. Pour ma part, j’ai créé un environnement par pièce de ma maison, mais vous êtes libre de vous organiser comme vous semble.

Ajoutez enfin vos éléments tels que vos lampes, volets roulants à vos environnements. Sur l’exemple suivant, 17 représente l’adresse de la lumière de mon bureau.

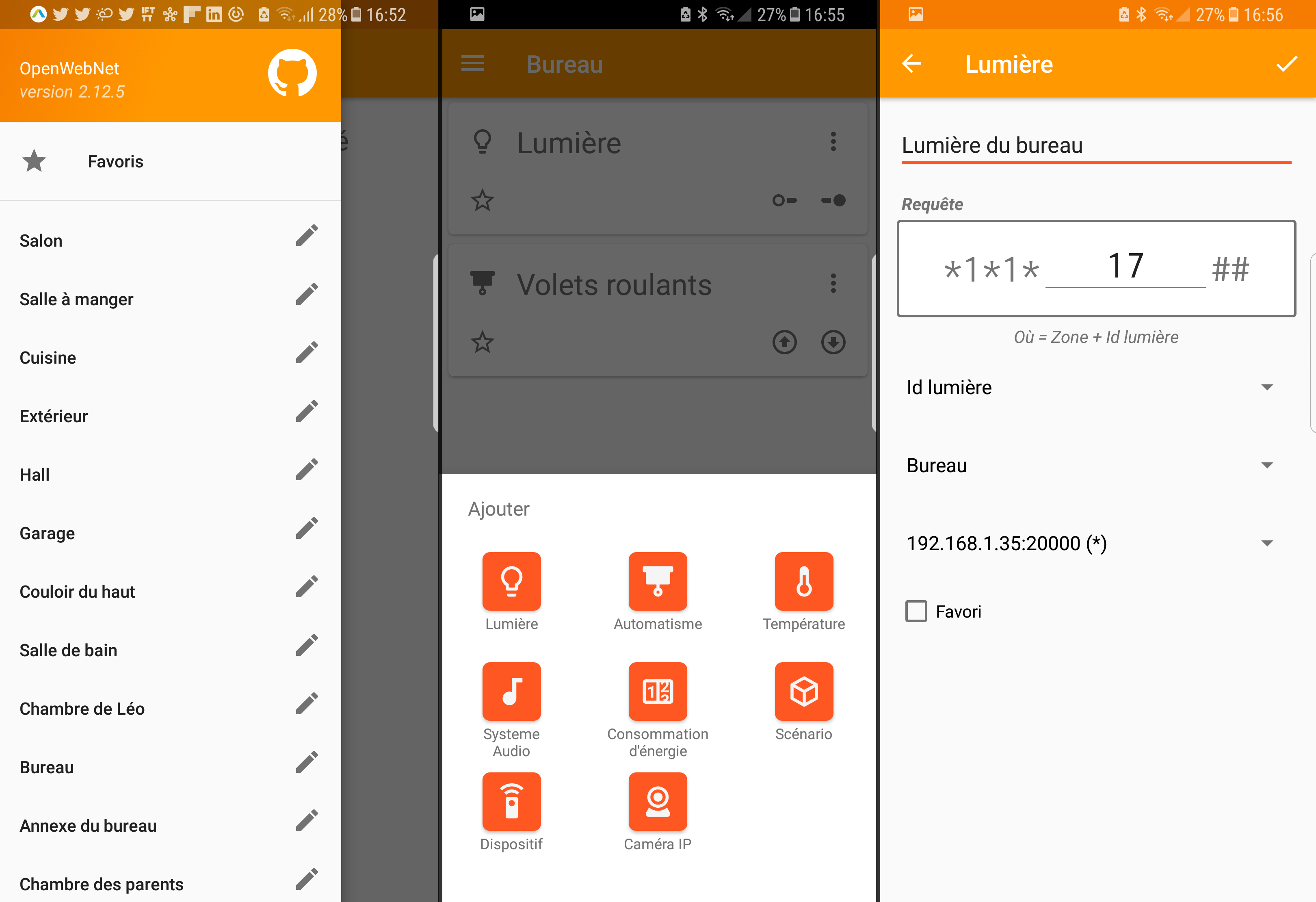

OpenWebNet - Ajouter vos éléments

OpenWebNet – Ajouter vos éléments



Enfin, après cela, vous pourrez utiliser simplement votre téléphone en Wifi chez vous pour contrôler votre domotique. Vous pouvez également utilisé l’application depuis l’extérieur si vous avez configuré au préalable un moyen de vous connecter à votre réseau (serveur VPN par exemple).

Vous pouvez voir le résultat dans la vidéo en en-tête.



D’autres moyens…

Il y a bien d’autres moyens, je vous ai présenté ici certaines applications, il en existe d’autres.

Il existe notamment des plugins pour vos box domotiques et applications d’automatisation :

  • Pour Jeedom, un plugin semble exister. Je n’ai pas pu le tester. Depuis peu, un plugin payant a également fait son apparition sur le market Jeedom.
  • L’application d’automatisation OpenHab propose également un plugin pour sa première version.

Enfin, côté iOS, je n’ai pas trouvé de solution simple et gratuite.

Vous avez également à disponibilité un catalogue d’applications compatibles sur le site MyOpen de Legrand. Pour cela, il vous faut vous inscrire. Vous aurez ensuite accès à la liste des applications développées par la communauté.



Côté développement

Côté développement, si vous souhaitez développer des plugins ou autre application, il existe pas mal de ressources :

  • Un client OpenWebNet pour Java 8, sous GitHub.
  • Un module OpenWebNet pour NodeJS, sous GitHub.
  • De la documentation, un simulateur de système domotique sur le site MyOpen de Legrand.
  • Du code dans divers langages pour vous connecter en utilisant le nonce, sur ce site.



Conlusion

Diverses solutions existent pour contrôler votre système domotique MyHome, mais peu sont simples, fonctionnelles et gratuites.

C’est pour cela que dans mon prochain article, je vais m’orienter vers OpenHab et vous le présenter. Cette application a plusieurs avantages : sa compatibilité MyHome tout d’abord, ensuite son intégration direct à IFTTT, et enfin, un service cloud gratuit.

Comme d’habitude, n’hésitez pas à utiliser les commentaires pour interagir sur le sujet.
